FUNKE Wärmetauscher: Platten-, Rohrbündel- und luftgekühlte Wärmetauscher

Ihr Ansprechpartner für FUNKE Wärmetauscher

Seit der Gründung von FUNKE im Jahr 1974 ist Huber die Vertretung des Herstellers im Süden Deutschlands. Der Hersteller fertigt Rohrbündel-, Platten- und luftgekühlte Wärmetauscher sowie Elektro-Ölvorwärmer, als Serienprodukt oder als Sonderanfertigung nach Kundenspezifikation. Grundlagen zur Auslegung finden Sie in unseren Ratgebern zu Plattenwärmetauschern, Rohrbündelwärmetauschern und Öl-Luft-Kühlern.

Sie möchten einen Wärmetauscher von Alfa Laval, Kelvion, API Schmidt-Bretten oder Sondex (heute Danfoss) ersetzen? Mehr dazu unter Wärmetauscher Alternative und Ersatz.

Homepage FUNKE Ersatz für andere Hersteller

Schweißen eines FUNKE Rohrbündelwärmetauschers

Auslegung und Filtration

Auf Basis Ihrer Betriebsdaten legen wir den Wärmetauscher thermisch aus und wählen Bauart, Werkstoff und Dichtung, von Edelstahl über Titan, Duplex und Superduplex bis Hastelloy C276. Sonderausführungen, Regelwerke und Abnahmen klären wir mit FUNKE.

Soll zusätzlich gefiltert werden, ergänzen wir projektbezogen HYDAC-Filter, die zum Wärmetauscher passen. Ihr Ansprechpartner bleibt dabei derselbe, von der Anfrage bis zur Lieferung.

Projekt anfragen

Wärmeübertragungsplatte eines FUNKE Plattenwärmetauschers

Plattenwärmetauscher von FUNKE

In einem Plattenwärmetauscher bilden geprägte, um 180° versetzt gestapelte Platten auf beiden Seiten Strömungskanäle. So entsteht auf kleinem Raum eine große Übertragungsfläche, gut geeignet für Anwendungen mit geringen Temperaturdifferenzen.

Geschraubte Plattenwärmetauscher

Das Plattenpaket mit Dichtungen sitzt in einem Gestell zwischen Fest- und Losplatte und wird über Spannbolzen verpresst. Der Wärmetauscher lässt sich zur Reinigung öffnen und durch zusätzliche Platten in der Leistung erweitern. Über Baugröße, Prägung und Plattenzahl decken die Geräte ein breites Leistungsspektrum ab, auch bei verschmutzten oder hochviskosen Medien. Für Seewasser und aggressive Medien liefert FUNKE Platten aus Titan, Hastelloy C276 und weiteren hochwertigen Werkstoffen.

Baureihen der geschraubten Plattenwärmetauscher

FP: die Standardbaureihe von DN 25 bis DN 500, bis 4.100 m³/h, 25 barg und 200 °C.
FPX: für sehr kleine mittlere Temperaturdifferenzen (LMTD), bis 32,3 barg.
FPC und FPQ: neue, nach AHRI Standard 400 zertifizierte Plattenwärmetauscher für HVAC, Fernwärme, Fernkälte und Rechenzentren.
FPDW: Sicherheits-Plattenwärmetauscher mit Doppelwandplatten, wenn sich die Medien auf keinen Fall mischen dürfen.

AHRI 400: geprüfte Leistung für Rechenzentren und HVAC

Seit 2026 sind die geschraubten Plattenwärmetauscher von FUNKE nach AHRI Standard 400 zertifiziert. Die Zertifizierung bestätigt die thermische Leistung und den Druckverlust des Wärmetauschers für Wasser und Seewasser sowie für Ethylen- und Propylenglykol in Wasser. Planer und Betreiber von Rechenzentren fordern diesen Nachweis zunehmend in ihren Spezifikationen, weil die Kühlleistung der ganzen Anlage davon abhängt. Die zertifizierten Geräte stehen im öffentlichen AHRI-Register, die Spezifikationsblätter tragen das AHRI-Logo.

Wie Prägung, Plattenzahl, Werkstoffe und Baureihen zusammenspielen, erklärt unser Ratgeber Plattenwärmetauscher auslegen.

Für hohe thermische Leistung sorgen die FUNKE-Systeme OptiFlow, Bypass-Stop und Best-Wave. Die kompakte Bauweise senkt die Investitionskosten, und die turbulente Strömung hält die Platten länger sauber. Die Clip-On-Dichtungen sind optisch gekennzeichnet, das erleichtert die Wartung.

Gelötete Plattenwärmetauscher

Für kompakte, geschlossene Kreisläufe, etwa in der Hydraulik oder Kältetechnik, liefert FUNKE zusätzlich gelötete Plattenwärmetauscher: die Baureihe TPL bis 36 barg, GPL und GPLK kupfergelötet sowie NPL und NPLK nickelgelötet für Medien, bei denen Kupfer nicht in Frage kommt.

Aus der Praxis

Einige Projekte, die wir gemeinsam mit FUNKE umgesetzt haben.

Geothermie

Zwei Ersatz-Wärmetauscher für die Fernwärme

Für ein Geothermieprojekt in Bayern hat FUNKE zwei geschraubte Plattenwärmetauscher mit je über 5 MW gefertigt. Das Thermalwasser kühlt von 80 °C auf 41,5 °C ab und erwärmt die Fernwärme von 40 °C auf 78,5 °C, bei nur 1,5 K Temperaturdifferenz. Knapp 500 Platten aus Edelstahl 1.4404, rund 5,5 t Leergewicht und ein Gestell mit über 20 % Reserve für spätere Erweiterung. Geliefert mit 3.1-Zeugnissen nach Druckgeräterichtlinie.

Wärmepumpe

Universität Konstanz: Bodenseewasser als Wärmequelle

Die Großwärmepumpe der Universität Konstanz, eines der Wärmewende-Projekte des Landes Baden-Württemberg, nutzt Wasser aus dem Bodensee. Seewasser bringt Biofouling und Partikel mit. Drei FUNKE Plattenwärmetauscher FP 42 und ein FP 3017 wurden deshalb für das Reinigungssystem FoulingCure optimiert, das stündlich einzelne Plattenkanäle mit Prozesswasser reinigt, im laufenden Betrieb. Die FP 42 kühlen das Seewasser von 6 auf 2 °C ab, mit je rund 1,1 MW bei nur 2 K Temperaturdifferenz.

Industrie

Ersatz für korrodierende Dampf-Wasser-Wärmetauscher

Die Werkstoffe der bisherigen Wärmetauscher eines anderen Herstellers passten nicht zum Brunnenwasser. Die Geräte korrodierten und mussten etwa alle sechs Monate getauscht werden. Die neuen FUNKE Rohrbündelwärmetauscher, TEMA-Typ BEM, sind mit auf das Wasser abgestimmten Werkstoffen komplett aus Edelstahl 1.4571 gebaut, nach AD 2000 und PED. Länge und Wasseranschlüsse blieben gleich, so passen die Geräte ohne Umbau an die alte Stelle.

Partnerschaft

Schnittmodell eines FUNKE Rohrbündelwärmetauschers mit Glückwunschplakette zum 75. Jubiläum

FUNKE, 2023

Schnittmodell zum 75. Jubiläum

Zu unserem 75. Firmenjubiläum überreichte FUNKE ein Rohrbündelwärmetauscher-Schnittmodell mit der Plakette: „Wir freuen uns auf eine weiterhin gute Zusammenarbeit!“ Wir vertreten FUNKE seit der Gründung 1974.

Unsere Geschichte und Auszeichnungen ›

Welcher Wärmetauscher passt?

Platte, Rohrbündel oder Luftkühler: Das entscheiden Medien, Volumenströme, Temperaturen und Drücke. Schicken Sie uns diese Werte, dann legen wir das Gerät gemeinsam mit FUNKE aus. Den passenden Anfragebogen bekommen Sie bei uns.

Ihre Ansprechpartner:
Baden-Württemberg: Jörg Korbel · Telefon 07121 1483-44 · korbel@huber-ing.de
Bayern: Steffen Peiker · Telefon 07121 1483-46 · peiker@huber-ing.de
Hessen, Pfalz, Saarland: Stefan Altenberger · Telefon 06205 2923900 · altenberger@huber-ing.de

Auslegung anfragen

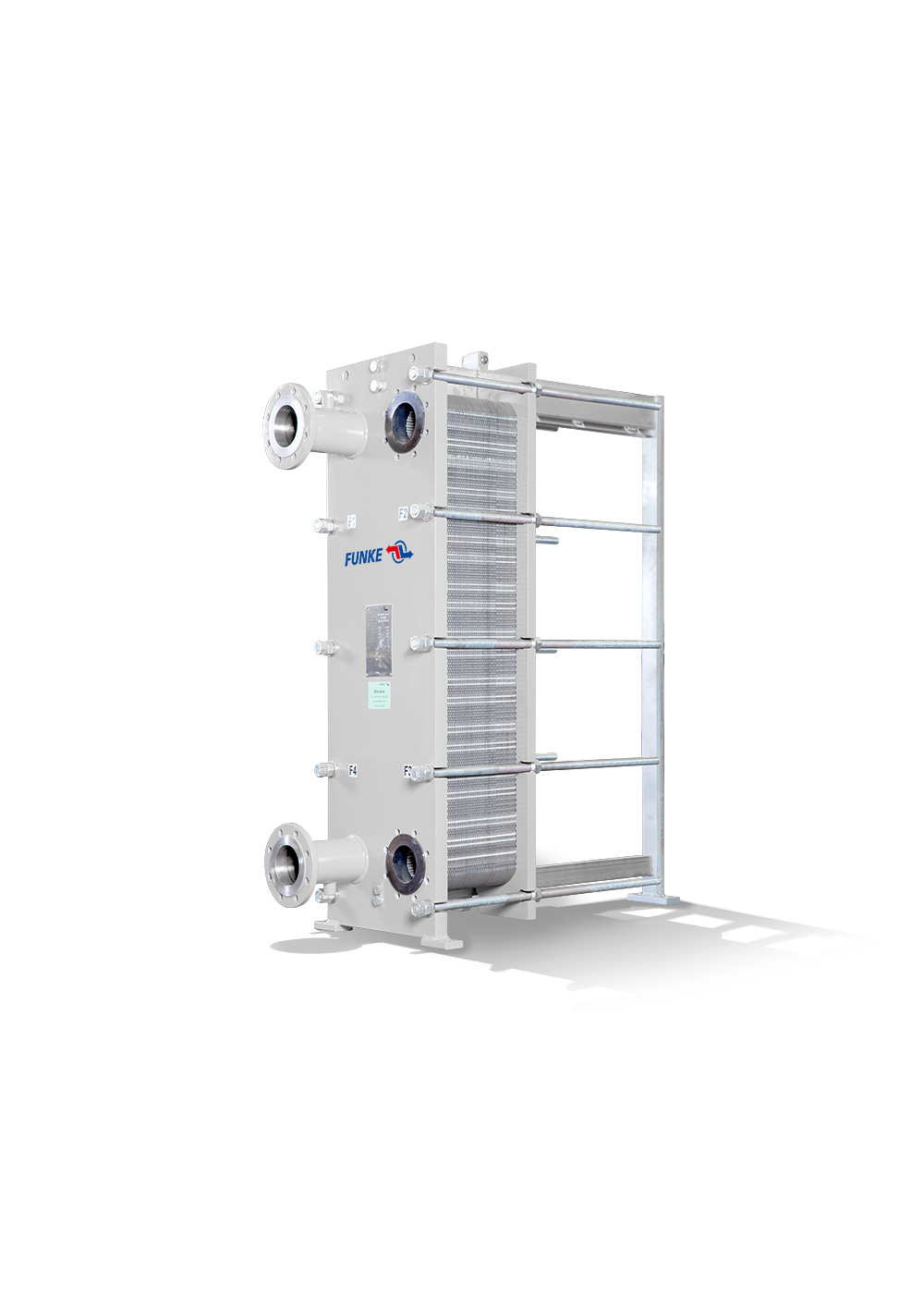

Geschraubter FUNKE Plattenwärmetauscher, Frontansicht

Rohrbündelwärmetauscher von FUNKE

Rohrbündelwärmetauscher sind die robuste Wahl für den Maschinen- und Anlagenbau: zum Kühlen von Schmier- und Hydrauliköl oder Wasser und zum Erhitzen mit Sattdampf. Gekühlt wird mit Wasser, Wasser-Glykol oder Seewasser. FUNKE bietet mit den Serienbaureihen BCF, CCF, SSCF, TDW (auch als Tankeinbau TDW T) und UNIVEX über 200 gestaffelte Baugrößen in verschiedenen Werkstoffen, dazu Sicherheitswärmetauscher mit Doppelrohren für hohe Drücke und Temperaturen. Lassen Druck und Temperatur es zu, sind Plattenwärmetauscher mit Doppelwandplatten FPDW die günstigere Alternative.

Sonderanfertigungen nach Spezifikation

Für Projekte im Anlagenbau fertigt FUNKE Rohrbündelwärmetauscher der Baureihen CP, A-100 und C-100 bis C-500 nach Betriebsdaten, Bauvorschriften und Kundenspezifikation, in den TEMA-Typen W, P, M, U, T und S, bis 3.000 mm Durchmesser und 60 t Gewicht. Für heiße Abgase gibt es die Abgaswärmetauscher WRA bis 600 °C. Auf Wunsch erhalten Rohre und Rohrböden seewasser- oder säurebeständige Beschichtungen. Wir koordinieren Auslegung und technische Klärung mit dem Werk.

FUNKE Wärmetauscher im Einsatz

Wie Bauform, Medienführung und Werkstoffe zusammenhängen, erklärt unser Ratgeber Rohrbündelwärmetauscher auslegen. Typische Anwendungen sind Hydraulik- und Getriebeölkühlung, auch in der Mobilhydraulik, Kompressoren, Schiffbau, Chemie und Pharma, Kraftwerke sowie Fernwärme, Fernkälte und HVAC. Mehr dazu in unseren Branchenlösungen: Rechenzentren · Geothermie · Wärmepumpen
